Система питания двигателя Nissan X-Trail 2.5 — характеристика, диагностика и ремонт

Если двигатель теряет мощность или появляется заметный расход топлива, стоит начать диагностику системы питания. Неправильная работа топливного насоса, засоренные фильтры или неэффективные форсунки могут стать причинами снижения эффективности работы мотора. Проверьте работоспособность топливного насоса и его питание, чтобы исключить неисправности связанные с подачей топлива.

Обнаружить проблему на ранней стадии помогает визуальный осмотр элементов системы и проведение базовых тестов давления топлива. В течение диагностики следует также обратить внимание на состояние топливных фильтров и качество топлива, которое использует водитель. Чистка или замена засоренных элементов поможет восстановить нормальную работу двигателя и избежать дорогостоящего ремонта в будущем.

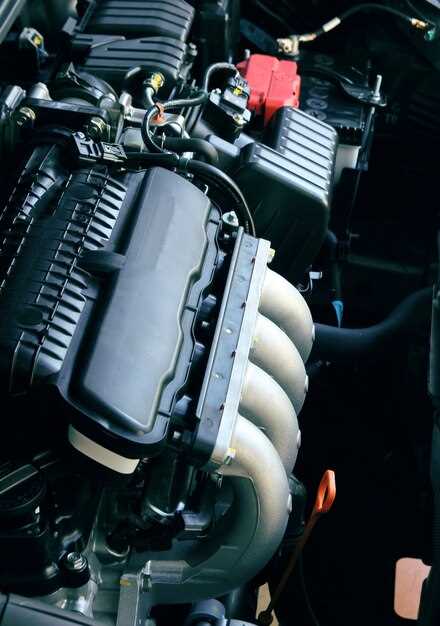

Устройство и особенности системы питания 2.5 Л на Nissan X-Trail

Для обеспечения стабильной работы двигателя 2.5 Л важно знать, как функционирует система питания. Основной компонент системы – топливный насос, расположенный в бензобаке. Он качает топливо через топливопроводы к фильтру, который очищает его от загрязнений перед поступлением к инжекторам.

Инжекторы на Nissan X-Trail распыляют топливо прямо в камеры сгорания. Их конструкция обеспечивает равномерное распыление, что способствует полноценному сгоранию и энергичности двигателя. Электрический управляющий модуль контролирует работу инжекторов, основываясь на данных датчиков положения дроссельной заслонки, температуры и давления воздуха. Такой подход позволяет поддерживать оптимальный баланс топлива и воздуха.

Топливный регулятор давления устанавливается между насосом и форсунками. Он поддерживает стабильное давление в системе, что особенно важно при интенсивных нагрузках или холодной погоде. Нельзя забывать и о датчике положения дроссельной заслонки, который сообщает ЭБУ о текущем положении дросселя, влияя на режим работы инжекторов.

Особенностью системы питания 2.5 Л на Nissan X-Trail считается наличие системы вентиляции топливного бака для предотвращения избыточного давления. Она обеспечивает циркуляцию паров топлива, снижая риск появления ошибок в системе управления и повышая экологическую безопасность.

В целом, устройство системы питания построено так, чтобы максимально снизить риск возникновения засоров, обеспечить равномерную подачу топлива и быстро реагировать на изменение условий работы двигателя. Регулярное обслуживание компоненты системы помогают предупредить возможные поломки и гарантируют долгий срок службы автомобиля.

Типы топливных форсунок и их расположение

Для Nissan X-Trail 2.5 применяются два основных типа топливных форсунок: многолучевые и пьезоэлектрические. Многолучевые форсунки устанавливаются на ранних моделях и обеспечивают равномерное распыление топлива за счет наличия нескольких отверстий, расположенных по окружности. Пьезоэлектрические форсунки используют кристаллы, которые быстро и точно распыляют топливо, что повышает эффективность работы двигателя.

Расположение форсунок в двигателе расположено в распределительном коллекторе, прямо перед цилиндрами. В большинстве случаев они закреплены в непосредственной близости от впускных клапанов и распыляют топливо непосредственно в камеру сгорания. На двигателе Nissan X-Trail 2.5, как правило, используется мультифорсунка, которая распределяет топливо по шестью каналам, каждому из которых соответствует свой цилиндр.

Обратить внимание следует на последовательность установки форсунок: она строго регламентирована и зависит от конструкции двигателя. Обычно все форсунки закреплены в одном блоке, и доступ к ним предусмотрен после снятия крышки распределительного вала или воздухозаборника. При проведении диагностики важно удостовериться, что расположение соответствует заводской схеме, чтобы исключить ошибки в подключении или работе системы впрыска.

Для выявления неисправностей рекомендуется проверять каждую форсунку отдельно, ориентируясь на ее расположение и тип. В случае необходимости замены лучше использовать оригинальные или совместимые с заводской спецификацией модели, чтобы обеспечить стабильную работу всей системы питания двигателя.

Обозначения и назначение топливного насоса

На маркировке топливного насоса указывается его тип, модель и номинальная производительность. Обычно используется код, начинающийся с буквенных обозначений, например, ‘NSS’ или ‘GASF’, что свидетельствует о специфике конструкции и предназначении устройства. Эти обозначения помогают определить совместимость с системой питания вашего Nissan X-Trail 2.5 и подобрать замену при необходимости.

Назначение топливного насоса заключается в обеспечении стабильного подачи бензина из бака к двигателю под необходимым давлением. Он создает требуемый напор для работы топливной системы, предотвращая перебои с подачей топлива и сохраняя баланс давления, критичный для стабильной работы двигателя. Конструкции насосов могут отличаться по типу – погружные или внешние, но все они служат одной цели – доставить топливо к узлу впрыска или карбюратору.

Обозначения на насосах обычно включают информацию о мощности, рабочем давлении и допускаемых условиях эксплуатации. Например, маркировка ‘043020-XXX’ указывает на конкретную модель и её параметры. Перед заменой важно точно сопоставить эти значения с характеристиками оригинального изделия, чтобы избежать проблем с системой питания.

Некоторые насосы дополнительно маркируются серийными номерами или датами производства, что помогает отслеживать качество и возраст запасного компонента. В процессе диагностики стоит проверять эти отметки – их совпадение с документацией обеспечивает правильность установки и работы системы питания.

Роль бензонасоса и его основные параметры

Бензонасос обеспечивает постоянную подачу топлива из бака к двигателю при стабильном давлении. Он играет ключевую роль в поддержании правильной работы системы питания, особенно при ускорениях и нагрузках.

Обратите внимание на давление, которое создает насос. Для Nissan X-Trail 2.5 оно должно находиться в пределах 3,0-3,5 бара. Низкое давление вызывает недостаточную подачу топлива, что приводит к снижению мощности и частым сбоям, а слишком высокое – создает излишнюю нагрузку на регулятор давления и может привести к его быстрому износу.

Объем подачи топлива также важен. В среднем, бензонасос должен доставлять от 100 до 150 литров в час. Недостаточный объем вызывает перебои в работе двигателя, особенно на высоких нагрузках, а завышенные показатели могут указывать на неисправности мембраны или электромагнитной катушки.

Электропитание и состояние электромагнита – еще один фактор. Например, сопротивление электромотора должно быть в диапазоне 0,4-0,6 Ом. Повышенные показатели свидетельствуют о замыкании или повреждении обмотки, что нужно проверить при диагностике.

Для диагностики состояния бензонасоса используют манометр и мультиметр. Проверка давления на входе и выходе топливного насоса поможет выявить износ или дефекты механизма. Также обращайте внимание на шумы и вибрации при работе, так как они могут свидетельствовать о механическом износе или заедании частей.

После износа или повреждения бензонасоса его замену проводят строго по установленным параметрам, чтобы сохранить стабильность работы системы питания и избежать риска попадания поврежденных компонентов в цилиндры. Постоянный контроль параметров поможет своевременно выявлять износ и предотвращать серьезные поломки.

Комплектация системы и особенности применения топлива

Для двигателя Nissan X-Trail 2.5 критически важно использовать только качественное топливо, соответствующее стандартам производителя. Рекомендуется использовать бензин АИ-95 или АИ-98, что обеспечивает стабильную работу двигателя и предотвращает накопление загрязнений в инжекторах и свечах зажигания.

Система питания оснащена электронным управлением,

Особенности электропроводки и датчиков в системе

Поддерживайте целостность электропроводки, используя оригинальные ремкомплекты и проверяя качество соединений. Провода должны иметь достаточную изоляцию и крепиться без изломов, чтобы исключить короткие замыкания.

При диагностике обратите внимание на парные разъемы датчиков, такие как датчик положения положения дроссельной заслонки (TPS) и датчик температуры охлаждающей жидкости (CTS). Обрывы в цепи или окисление контактов часто вызывают ошибки, связанные с неправильной работой двигателя.

1. Проверяйте сопротивление и целостность проводов с помощью мультиметра, следя за соответствием данных технической документации.
2. Обращайте особое внимание на места соединения проводов с разъемами, где контакт может ослабнуть из-за вибрации или коррозии.
3. Используйте тестовые провода или тонкий кабель для быстрого обнаружения поврежденных участков при необходимости прокладывать новую линию.

Датчики системы используют короткие и толстые кабели, которые должны быть защищены от нагрева двигателя и механических повреждений. Убедитесь, что разъемы плотно закреплены и не имеют повреждений, замените их при обнаружении засоров или повреждений.

В случае появления ошибок в системе по электропроводке или датчикам проверяйте не только сам кабель, но и состояние электросилового блока, а также его заземление. Надежное заземление помогает избежать ложных срабатываний и сбоев в работе датчиков.

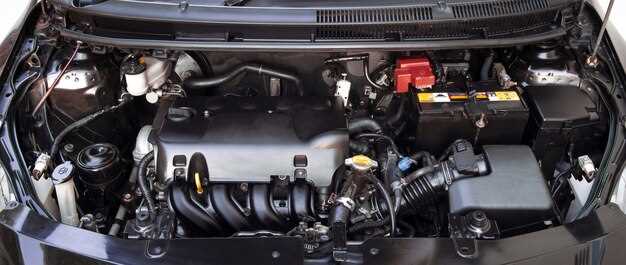

Диагностика и устранение неисправностей системы питания двигателя

Проверьте состояние датчика массового расхода воздуха (МАФ): его засорение или выход из строя вызывает неправильное дозирование топлива. Для диагностики отключите датчик и измерьте сопротивление контактов в соответствии с измерительным диапазоном производителя.

Осмотрите форсунки на наличие засоров или повреждений. Используйте ультразвуковую очистку или замените неисправные элементы. Обратите внимание, что неправильное подключение или плохой контакт при их монтаже снизит эффективность работы системы.

Проверьте неисправности в системе вакуумных трубок: трещины, утечки или проскальзывание соединений могут повлиять на работу регуляторов давления. После обнаружения замените поврежденные участки или закрепите соединения.

Регулярно диагностируйте состояние системы за помощью диагностического сканера. Используйте считыватель ошибок, чтобы обнаружить коды, связанные с системой питания («RF», «ПМ», «ПДК» или аналогичные коды ошибок). Удалите ошибки после устранения неисправностей и проверьте работу двигателя на холостом ходу.

При выявлении продолжительных проблем или нестабильной работы двигателя проверьте состояние датчика кислорода, трамблера и системы зажигания. Их неисправности также влияют на параметры подачи топлива и работу системы питания.

Как определить засорение или отказ форсунок

Начните с проверки характеристик работы двигателя: если наблюдается увеличение расхода топлива, снижение мощности и неровная работа на холостом ходу, это может свидетельствовать о проблемах с форсунками.

Обратите внимание на наличие проблем при запуске двигателя – затруднительный запуск или необходимость многократного поворота ключа указывают на возможное засорение или отказ форсунок.

Проведите визуальную диагностику с помощью специального тестера или сканера OBD-II – в блоке ошибок могут появиться коды, связанные с недостаточным или избыточным подачей топлива.

Для более точного определения используйте метод сравнения работы форсунок: отключите по очереди каждую из него и посмотрите, как изменяется работа двигателя. Уменьшение или исчезновение признаков при отключении определённой форсунки говорит о её исправности, а отсутствие изменений – о её неисправности или засорении.

Обратите внимание на состояние топлива и качество его подачи. Засоренные фильтры и топливопроводы могут создавать иллюзию неисправности форсунок, поэтому рекомендуется проверить состояние фильтров и насосную систему.

Используйте специальные очистительные присадки или ультразвуковую очистку форсунок для восстановления их работоспособности. Если после очистки симптомы сохраняются, потребуется их разбор и профессиональная диагностика с использованием специальных стендов.

Диагностика топлива и проверка насосов

Для проверки состояния топлива и неисправностей насосов начните с измерения давления топлива с помощью манометра. Подключите прибор к портам давления на топливной рейке и запустите двигатель. Значения должны соответствовать спецификациям производителя: обычно около 3-4 бар для Nissan X-Trail 2.5. Если давление ниже или выше, причиной может быть неисправный насос или регулятор давления.

Проверьте работу топливного насоса, прислушиваясь к его работе при включении зажигания. Он должен подавать характерный гул, исчезающий после запуска двигателя. Отсутствие звука указывает на возможную проблему с электропитанием или самим насосом.

Для проверки подачи электрического тока подключите тестер к разъему питания насоса. В норме напряжение должно быть близко к 12 В, и оно должно удерживаться в течение времени работы двигателя. Если напряжение есть, а насос не работает, вероятно, сбой в самом насосе или управляющей цепи.

Используйте сканер или мультиметр для считывания кодов ошибок, связанных с системой топлива. Обратите внимание на коды, указывающие на низкое давление или неисправность электропитания насоса.

Проверьте качество топлива, сняв топливный фильтр. Загрязнения или накопленный на фильтре мусор могут препятствовать нормальному давлению и работе насоса. Замена фильтра поможет исключить эту причину.

Оцените состояние топливных трубок и соединений: подтекания, трещины и коррозия нарушают правильное давление в системе и требуют устранения до замены насоса или других компонентов. В случае подтвержденной неисправности насоса или регулятора обязательно замените неисправные детали на оригинальные или совместимые аналоги, чтобы обеспечить стабильную работу системы питания.

Как считывать коды ошибок, связанные с системой питания

Для начала подключите сканер ошибок к диагностическому разъему автомобиля. Включите зажигание и запустите устройство, чтобы оно могло считать текущие коды. Обычно процесс занимает несколько секунд, после чего на дисплее появится код ошибки в виде комбинации букв и цифр, например, P0171 или P0420.

Сфокусируйтесь на внутреннем цепочке, которая отображается в виде кода. Запишите полученные значения для дальнейшего анализа. Обратите внимание, что многие сканеры позволяют также увидеть подробные описания ошибок или сообщения о состоянии системы.

После получения кода проверьте его в специальной базе данных или руководстве по ремонту Nissan X-Trail. Эти источники расскажут, какая причина вызвала проблему и какие узлы или датчики могут быть задействованы. Не спешите сразу с заменой деталей, сначала убедитесь, что ошибка действительно связана с системой питания, например, с датчиком массового расхода воздуха, топливным насосом или кислородными датчиками.

Если необходимо, сбросьте коды ошибок и проехайте несколько километров, чтобы убедиться, что проблема действительно устранена. В случае повторного появления ошибок повторите процедуру считывания и анализируйте динамику изменения ошибок перед принятием решений о ремонте.

Проверка и настройка давления топлива

Для точной проверки давления топлива отключите давление в системе, подключив регулятор давления к специальному манометру. В Nissan X-Trail 2.5 нормально рабочее давление составляет 3,0-3,5 бар. Используйте проверочный насос, чтобы создать давление, и зафиксируйте показатель. Если оно выше или ниже установленных значений, необходимо откорректировать работу регулятора давления.

Перед началом настройки остановите двигатель и отключите его. Отсоедините топливопроводы, чтобы получить доступ к регулятору. При необходимости аккуратно снимите регулятор с места, избегая повреждений электросхем. Проверьте целостность клапана и фильтра внутри регулятора, при необходимости замените неисправные элементы.

Настройку давления выполняйте с помощью вакуумного шланга, подключенного к сположенному на регуляторе вакуумному порту. Регулируйте давление, поворачивая регулятор по часовой или против часовой стрелки, в зависимости от необходимости повышения или понижения давления. После каждой коррекции проверяйте показатели на манометре.

Постоянное ношение правильного давления способствует стабильной работе форсунок, равномерному топливоподаче и предотвращает чрезмерный расход бензина или износ деталей двигателя. После завершения регулировки вновь закрепите регулятор и топливопроводы, проверьте герметичность соединений. Запустите двигатель и убедитесь, что давление стабильно в установленном диапазоне.

Определение признаков неправильной работы датчиков

Обратите внимание на изменение поведения автомобиля: тахометр показывает нестабильные показатели, индикаторы ошибок загораются или мигают, а мотор может работать неровно или с перебоями. Эти признаки указывают на возможные неисправности датчиков.

Проведите диагностику через сканер, чтобы считывать код ошибок. При наличии кода, связанного с датчиком положения дроссельной заслонки, массового расходомера воздуха или датчика кислорода, необходимо проверить соответствующие компоненты на наличие загрязнений, повреждений или разрывов цепи.

Обратите внимание на динамику расхода топлива и устойчивость оборотов. Небольшие сбои или резкие изменения в этих параметрах укажут на неправильную работу датчика или его некорректное считывание сигналов.
